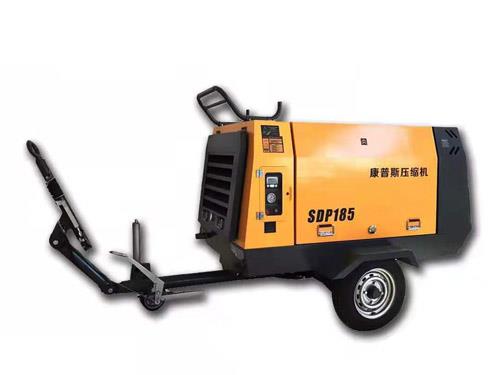

双螺杆柴油移动式空压机SDP185E

螺杆式空压机工作原理

（1）吸气进程：

螺杆式的进气侧吸气口，在设计时必须使紧缩室可以充分吸气，而螺杆式紧缩机并无进气与排气阀组，进气只靠一调理阀的敞开、关闭调理，当转子滚动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此刻转子的齿沟空间与进气口之自在空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状况，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被关闭。

（2）关闭及运送进程：

主副两转子在吸气结束时，其主副转子齿峰会与机壳关闭，此刻空气在齿沟内关闭不再外流，即[关闭进程]。两转子继续滚动，其齿峰与齿沟在吸气端符合，符合面逐步向排气端移动。

（3）紧缩及喷油进程：

在运送进程中，啮合面逐步向排气端移动，亦即啮合面与排气口间的齿沟间逐步减小，齿沟内之气体逐步被紧缩，压力提高，此即[紧缩进程]。而紧缩同时润滑油亦因压力差的作用而喷入紧缩室内与室气混合。

（4）排气进程：

当转子的啮合端面转到与机壳排气相通时，（此刻紧缩气体之压力最高）被紧缩之气体开端排出，直至齿峰与齿沟的啮合面移至排气端面，此刻两转子啮合面与机壳排气口这齿沟空间为零，即完结（排气进程），在此同时转子啮合面与机壳进气口之间的齿沟长度又到达最长，其吸气进程又在进行。
